1. ve 2. Kalite IPE Profil Satışı
IPE profil ihtiyaçlarınız için uygun fiyat, hızlı teslimat. Tüm ebatlar için güncel stok ve fiyat bilgisini telefonla öğrenebilirsiniz.

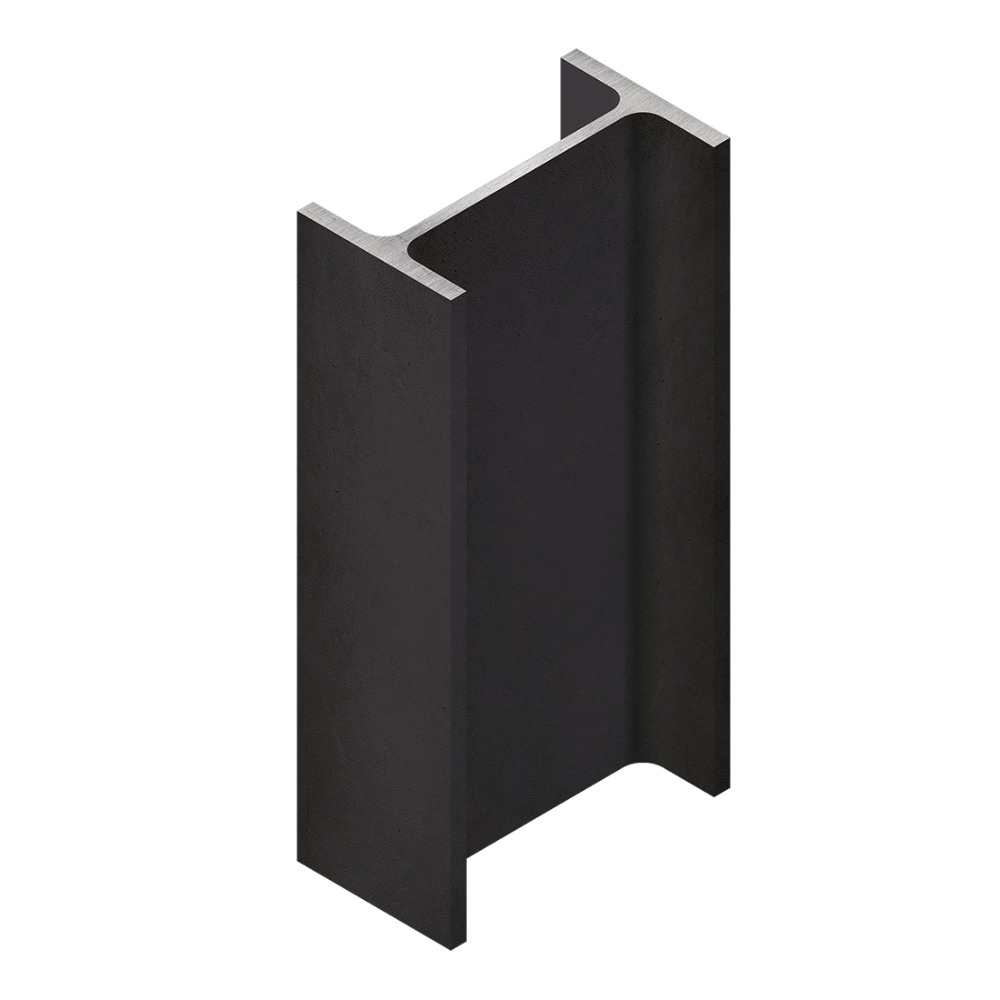

IPE Profil Nedir?
IPE profiller, Avrupa Standardı I kesitli çelik profiller arasında önemli bir taşıyıcı eleman olarak öne çıkmaktadır. IPE (I-shaped Parallel Edge) olarak adlandırılan bu profiller, üst ve alt flanşları birbirine paralel olan, dikey bir gövde ile birleşerek yüksek mukavemet sağlayan yapı elemanlarıdır.
IPE profiller, Avrupa standartlarına (EN 10034) uygun olarak üretilmektedir. Genellikle S235JR ve S275JR kalite çelikten imal edilen bu profiller, 80 mm’den başlayıp 600 mm’ye kadar değişen yükseklik ölçülerinde bulunmaktadır. Standart uzunluğu 6 metre olan IPE profiller, proje gereksinimlerine göre özel ölçülerde kesilebilmektedir.
Çelik konstrüksiyon yapılar, sanayi tesisleri, köprüler ve ağır yük taşıyıcı sistemlerde yaygın olarak kullanılan IPE profiller, yüksek taşıma kapasitesi ve optimum ağırlık/mukavemet oranı ile endüstriyel projelerin vazgeçilmez yapı elemanlarından biridir.
IPE Profil Özellikleri ve Kullanım Alanları
IPE profilin temel özellikleri; yüksek taşıma kapasitesi, optimum ağırlık/mukavemet oranı ve kolay montaj kabiliyetidir. Paralel flanşlı I kesitli tasarımı sayesinde eğilme momentlerine karşı üstün direnç gösterir. Flanş ve gövde kalınlıkları arasındaki optimum oran sayesinde mükemmel yük dağılımı sağlar.
Başlıca kullanım alanları:
- Çelik konstrüksiyon yapılar
- Endüstriyel binalar
- Köprü ve viyadük inşaatları
- Ağır sanayi tesisleri
- Depo ve hangar yapıları
- Çatı ve döşeme taşıyıcıları
- Yüksek katlı binalar
Özellikle ağır yük taşıma gerektiren projelerde tercih edilir. Farklı yükseklik seçenekleri sayesinde çeşitli uygulamalar için uygun çözümler sunar. S235JR ve S275JR kalite standardında üretilen IPE profiller, yapı güvenliği ve dayanıklılık açısından güvenilir bir seçenek oluşturur.

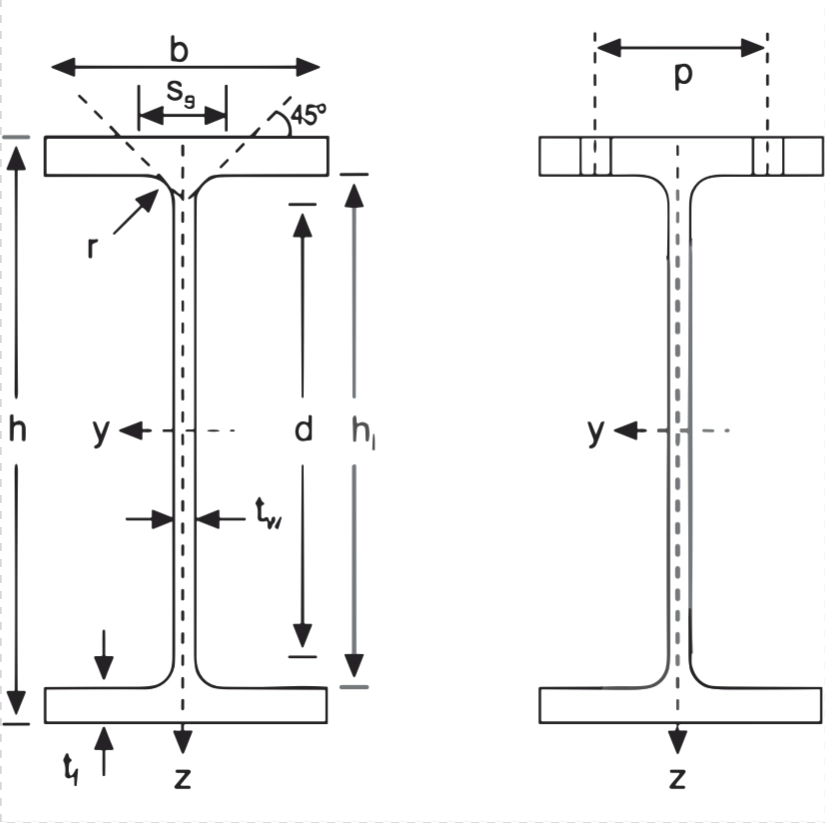

IPE Profil Kesit Detayı
IPE Profil : Mukavemet ve Teknik Değerleri
IPE profilin mukavemet değerleri, profilin kesit ölçülerine göre değişkenlik gösterir. Tablolarda belirtilen temel teknik parametreler:
- h (mm): Profil yüksekliği
- b (mm): Flanş genişliği
- tw (mm): Gövde kalınlığı
- tf (mm): Flanş kalınlığı
- r (mm): Köşe yarıçapı
- A (cm²): Kesit alanı
- Iy, Iz (cm⁴): Atalet momenti değerleri
- Wel.y, Wel.z (cm³): Elastik mukavemet değerleri
- iy, iz (cm): Atalet yarıçapı değerleri
- G (kg/m): Metre başına düşen ağırlık
Bu değerler, teknik tablomuzda IPE 80'den IPE 300'e kadar olan standart profiller ve IPE A 80'den IPE A 300'e kadar olan hafifletilmiş profiller için detaylı olarak verilmiştir. Tablodaki mukavemet değerleri DIN 10025 standardına göre üretilen profiller için geçerlidir. Projenize uygun profil seçiminde bu değerler belirleyici rol oynar.
Standart IPE Profil Ağırlık ve Ölçü Tablosu
| Ürün Adı |
Ağırlık (kg/m) |
Boyutlar (mm) | Yarıçap r (mm) |
Kesit Alanı A (cm²) |
Y Ekseni | Z Ekseni | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | b | tw | tf | Iy cm⁴ |
Wel.y cm³ |
iy cm |
Iz cm⁴ |
Wel.z cm³ |
iz cm |
||||
| IPE 80 | 6,00 | 80 | 46 | 3,8 | 5,2 | 5 | 7,60 | 80,1 | 20,00 | 3,24 | 8,49 | 3,69 | 1,05 |
| IPE 100 | 8,10 | 100 | 55 | 4,1 | 5,7 | 7 | 10,30 | 171,0 | 34,20 | 4,07 | 15,92 | 5,79 | 1,24 |
| IPE 120 | 10,40 | 120 | 64 | 4,4 | 6,3 | 7 | 13,20 | 317,8 | 52,96 | 4,90 | 27,67 | 8,65 | 1,45 |
| IPE 140 | 12,90 | 140 | 73 | 4,7 | 6,9 | 7 | 16,40 | 541,2 | 77,32 | 5,74 | 44,92 | 12,31 | 1,65 |
| IPE 160 | 15,80 | 160 | 82 | 5,0 | 7,4 | 9 | 20,10 | 869,3 | 108,7 | 6,58 | 68,31 | 16,66 | 1,84 |
| IPE 180 | 18,80 | 180 | 91 | 5,3 | 8,0 | 9 | 23,90 | 1317 | 146,3 | 7,42 | 100,9 | 22,16 | 2,05 |
| IPE 200 | 22,40 | 200 | 100 | 5,6 | 8,5 | 12 | 28,50 | 1943 | 194,3 | 8,26 | 142,4 | 28,47 | 2,24 |
| IPE 220 | 26,20 | 220 | 110 | 5,9 | 9,2 | 12 | 33,40 | 2772 | 252,0 | 9,11 | 204,9 | 37,25 | 2,48 |
| IPE 240 | 30,70 | 240 | 120 | 6,2 | 9,8 | 15 | 39,10 | 3892 | 324,3 | 9,97 | 283,6 | 47,27 | 2,69 |
| IPE 270 | 36,10 | 270 | 135 | 6,6 | 10,2 | 15 | 45,90 | 5790 | 428,9 | 11,23 | 419,9 | 62,20 | 3,02 |
| IPE 300 | 42,20 | 300 | 150 | 7,1 | 10,7 | 15 | 53,80 | 8356 | 557,1 | 12,46 | 603,8 | 80,50 | 3,35 |
Hafifletilmiş IPE Profil Ağırlık ve Ölçü Tablosu
| Ürün Adı |
Ağırlık (kg/m) |
Boyutlar (mm) | Yarıçap r (mm) |
Kesit Alanı A (cm²) |
Y Ekseni | Z Ekseni | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | b | tw | tf | Iy cm⁴ |
Wel.y cm³ |
iy cm |
Iz cm⁴ |
Wel.z cm³ |
iz cm |
||||
| IPE A 80 | 5,00 | 78 | 46 | 3,3 | 4,2 | 5 | 6,40 | 64,3 | 16,50 | 3,18 | 6,85 | 2,97 | 1,03 |
| IPE A 100 | 6,90 | 98 | 55 | 3,6 | 4,7 | 7 | 8,80 | 141,2 | 28,81 | 4,01 | 13,12 | 4,77 | 1,22 |
| IPE A 120 | 8,70 | 117,6 | 64 | 3,8 | 5,1 | 7 | 11,00 | 257,4 | 43,77 | 4,83 | 22,39 | 7,00 | 1,42 |
| IPE A 140 | 10,50 | 137,4 | 73 | 3,8 | 5,6 | 7 | 13,40 | 434,9 | 63,30 | 5,70 | 36,42 | 9,98 | 1,65 |
| IPE A 160 | 12,70 | 157 | 82 | 4,0 | 5,9 | 9 | 16,20 | 689,3 | 87,81 | 6,53 | 54,43 | 13,27 | 1,83 |
| IPE A 180 | 15,40 | 177 | 91 | 4,3 | 6,5 | 9 | 19,60 | 1063 | 120,1 | 7,37 | 81,89 | 18,00 | 2,05 |
| IPE A 200 | 18,40 | 197 | 100 | 4,5 | 7,0 | 12 | 23,50 | 1591 | 161,6 | 8,23 | 117,2 | 23,43 | 2,23 |
| IPE A 220 | 22,20 | 217 | 110 | 5,0 | 7,7 | 12 | 28,30 | 2317 | 213,5 | 9,05 | 171,4 | 31,17 | 2,46 |
| IPE A 240 | 26,20 | 237 | 120 | 5,2 | 8,3 | 15 | 33,30 | 3290 | 277,7 | 9,94 | 240,1 | 40,02 | 2,68 |
| IPE A 270 | 30,70 | 267 | 135 | 5,5 | 8,7 | 15 | 39,20 | 4917 | 368,3 | 11,21 | 358,0 | 53,03 | 3,02 |
| IPE A 300 | 36,50 | 297 | 150 | 6,1 | 9,2 | 15 | 46,50 | 7173 | 483,1 | 12,42 | 519,0 | 69,20 | 3,34 |
IPE Profil : Tolerans Değerleri ve DIN Standartları
IPE profil üretiminde EN 10034 standardına göre belirli tolerans değerleri uygulanır. Bu standart, ürünün kalite ve kullanılabilirliğini garanti altına alır. Temel tolerans parametreleri:
- Yükseklik Toleransı (h ±mm): Profil yüksekliğinde izin verilen sapma miktarı
- Genişlik Toleransı (b ±mm): Flanş genişliğinde izin verilen sapma değeri
- Gövde Kalınlığı Toleransı (tw ±mm): Gövde et kalınlığında kabul edilen tolerans
- Flanş Kalınlığı Toleransı (tf ±mm): Flanş kalınlığında izin verilen sapma
- Dik Açı Sapması (°): Gövde ve flanş arasındaki açısal sapma limiti
- Eğrilik (mm/m): Metre başına izin verilen maksimum eğiklik miktarı
Bu tolerans değerleri, üretilen IPE profillerin standartlara uygunluğunu ve kalite seviyesini belirler. Projenizin hassasiyet gereksinimlerine göre bu değerler önem kazanır. Üretim boyu 4m ile 18m arasında değişen IPE profiller, DIN 10025 malzeme standardına göre üretilmektedir.
IPE Profil Tolerans Tablosu (EN 10034)
| Nominal Yükseklik h (mm) |
Yükseklik h (±mm) |
Genişlik b (±mm) |
Gövde Kalınlığı tw (±mm) |
Flanş Kalınlığı tf (±mm) |
Dik Açı Sapması (°) |
Eğrilik mm/m |
|---|---|---|---|---|---|---|
| h ≤ 100 | 1.0 | 2.0 | 0.5 | 0.75 | 1.0 | 0.5 |
| 100 < h ≤ 180 | 2.0 | 2.5 | 0.5 | 1.0 | 1.0 | 1.0 |
| 180 < h ≤ 240 | 3.0 | 3.0 | 0.75 | 1.25 | 1.0 | 1.5 |
| 240 < h ≤ 300 | 4.0 | 4.0 | 1.0 | 1.5 | 1.5 | 2.0 |
