1. ve 2. Kalite NPI (IPN) Profil Satışı
NPI (IPN) profil ihtiyaçlarınız için uygun fiyat, hızlı teslimat. Tüm ebatlar için güncel stok ve fiyat bilgisini telefonla öğrenebilirsiniz.

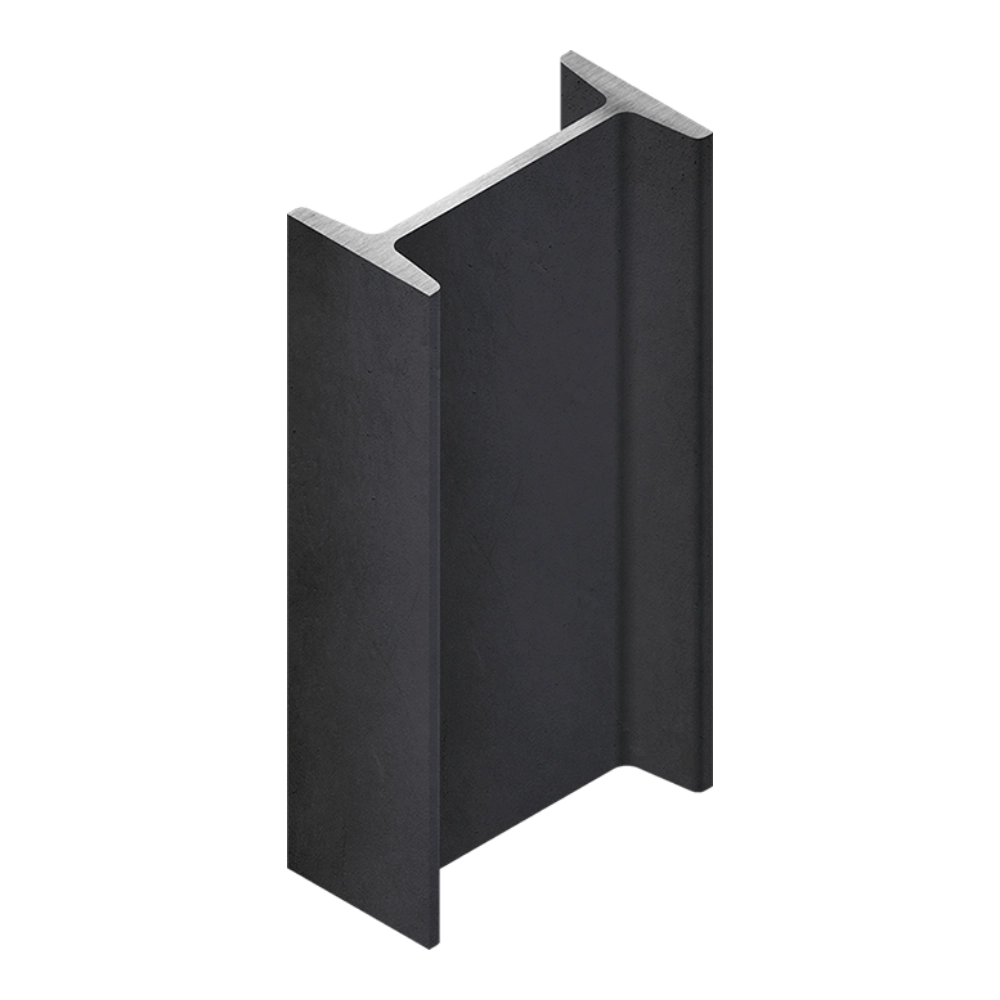

NPI (IPN) Profil Nedir?
NPI (IPN) profiller, Avrupa Standardı I kesitli çelik profiller arasında önemli bir taşıyıcı eleman olarak öne çıkmaktadır. IPN (European Standard I-Beam) veya yaygın adıyla NPI (Normal Parallel I-beam) profiller, paralel yüzeyli flanşlardan ve bunları birleştiren dikey bir gövdeden oluşur. Flanşlarının iç yüzeyleri hafif eğimli (konik) bir yapıya sahip olup, mukavemet ve dayanıklılığı artıran bir tasarım sunar.
Avrupa standartlarına (DIN EN 10024) uygun olarak üretilen NPI (IPN) profiller, genellikle S235JR ve S275JR kalite çelikten imal edilmektedir. Yükseklik ölçüleri 80 mm’den 600 mm’ye kadar değişkenlik gösterirken, standart uzunluk genellikle 6 metre olarak belirlenmiştir. Proje gereksinimlerine bağlı olarak farklı ölçülerde kesim ve özel boyutlandırma yapılabilmektedir.
NPI (IPN) profiller, yüksek eğilme momenti ve kesme kuvvetlerine karşı gösterdiği direnç sayesinde çelik konstrüksiyon yapılar, endüstriyel tesisler, köprüler ve ağır yük taşıyıcı sistemlerde yaygın olarak kullanılmaktadır. Dayanıklılığı ve geniş ölçü seçenekleri ile inşaat sektörünün en önemli yapı elemanlarından biri olarak kabul edilmektedir.
NPI (IPN) Profil Özellikleri ve Kullanım Alanları
NPI (IPN) profil, yüksek taşıma kapasitesi, optimum ağırlık/mukavemet oranı ve montaj kolaylığı ile öne çıkan yapısal çelik elemanlardan biridir. Paralel flanşlı tasarımı, eğilme momentlerine karşı üstün direnç sağlarken, I kesiti yatay ve dikey yüklere karşı dengeli bir dayanım sunar. Bu özellikleri sayesinde mühendislik projelerinde geniş bir kullanım alanına sahiptir.
Başlıca kullanım alanları:
- Çelik konstrüksiyon yapılar
- Endüstriyel binalar
- Köprü ve viyadük inşaatları
- Ağır sanayi tesisleri
- Depo ve hangar yapıları
- Yüksek katlı binalar
- Çatı ve döşeme taşıyıcıları
Özellikle ağır yük taşıma gerektiren projelerde tercih edilen NPI (IPN) profiller, farklı yükseklik seçenekleri ile çeşitli uygulamalar için uygun çözümler sunmaktadır. S235JR ve S275JR kalite standartlarında üretilen bu profiller, yapı güvenliği ve dayanıklılık açısından güvenilir bir seçenek oluşturmaktadır.

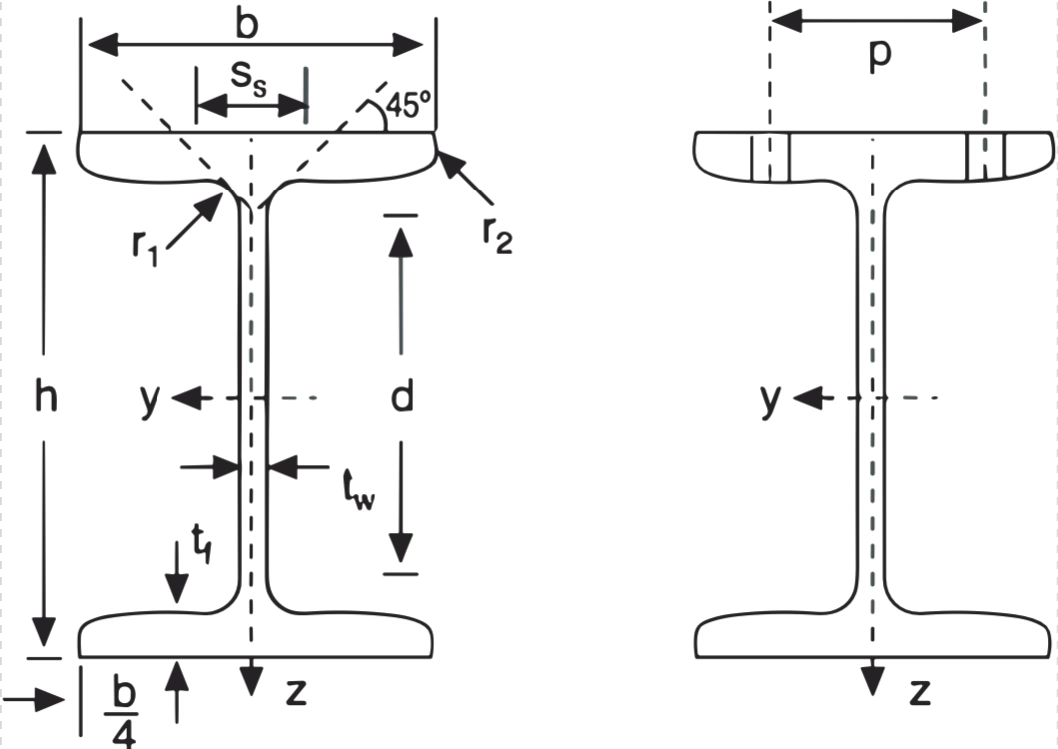

NPI (IPN) Kesit Detayı
NPI (IPN) Profil : Mukavemet ve Teknik Değerleri
IPN/NPI profilin mukavemet değerleri, profilin ölçülerine göre değişkenlik gösterir. Temel teknik parametreler:
- h (mm): Profilin toplam yüksekliği
- b (mm): Flanş genişliği
- tw (mm): Gövde kalınlığı
- tf (mm): Flanş kalınlığı
- r1, r2 (mm): İç ve dış köşe yarıçapları
- Ağırlık (kg/m): Metre başına düşen malzeme ağırlığı
Bu değerler, teknik tablomuzda NPI (IPN) 80'den NPI (IPN) 300'e kadar olan profil ölçüleri için detaylı olarak verilmiştir. Projenize uygun profil seçiminde bu değerler belirleyici rol oynar.
NPI (IPN) Profil Ağırlık ve Ölçü Tablosu
| Ürün Adı | Ağırlık (kg/m) | h (mm) | b (mm) | tw (mm) | tf (mm) | r1 (mm) | r2 (mm) |
|---|---|---|---|---|---|---|---|
| NPI 80 | 5,95 | 80 | 42 | 3,9 | 5,9 | 3,9 | 2,3 |
| NPI 100 | 8,34 | 100 | 50 | 4,5 | 6,8 | 4,5 | 2,7 |
| NPI 120 | 11,1 | 120 | 58 | 5,1 | 7,7 | 5,1 | 3,1 |
| NPI 140 | 14,3 | 140 | 66 | 5,7 | 8,6 | 5,7 | 3,4 |
| NPI 160 | 17,9 | 160 | 74 | 6,3 | 9,5 | 6,3 | 3,8 |
| NPI 180 | 21,9 | 180 | 82 | 6,9 | 10,4 | 6,9 | 4,1 |
| NPI 200 | 26,3 | 200 | 90 | 7,5 | 11,3 | 7,5 | 4,5 |
| NPI 220 | 31,1 | 220 | 98 | 8,1 | 12,2 | 8,1 | 4,9 |
| NPI 240 | 36,2 | 240 | 106 | 8,7 | 13,1 | 8,7 | 5,2 |
| NPI 260 | 41,9 | 260 | 113 | 9,4 | 14,1 | 9,4 | 5,6 |
| NPI 280 | 47,9 | 280 | 119 | 10,1 | 15,2 | 10,1 | 6,1 |
| NPI 300 | 54,2 | 300 | 125 | 10,8 | 16,2 | 10,8 | 6,5 |
NPI (IPN) Profil : Tolerans Değerleri ve DIN Standartları
NPI (IPN) profil üretiminde DIN EN 10024 standardına göre belirli tolerans değerleri uygulanır. Bu standart, ürünün kalite ve kullanılabilirliğini garanti altına alır. Temel tolerans parametreleri:
- Yükseklik Toleransı (h ±mm): Profil yüksekliğinde izin verilen sapma miktarı
- Genişlik Toleransı (b ±mm): Flanş genişliğinde izin verilen sapma değeri
- Gövde Kalınlığı Toleransı (tw ±mm): Gövde et kalınlığında kabul edilen tolerans
- Flanş Kalınlığı Toleransı (tf ±mm): Flanş kalınlığında izin verilen sapma
- Dik Açıdan Sapma (°): Gövde ve flanş arasındaki açısal sapma limiti
Bu tolerans değerleri, üretilen NPI (IPN) profillerin standartlara uygunluğunu ve kalite seviyesini belirler. Projenizin hassasiyet gereksinimlerine göre bu değerler önem kazanır.
NPI (IPN) Profil Tolerans Tablosu (DIN EN 10024)
| Nominal Yükseklik h (mm) |
Yükseklik h (±mm) |
Genişlik b (±mm) |
Gövde Kalınlığı tw (±mm) |
Flanş Kalınlığı tf (±mm) |
Dik Açı Sapması (°) |
|---|---|---|---|---|---|
| 80 ≤ h ≤ 180 | 2.0 | 2.0 | 0.5 | 0.75 | 1.0 |
| 180 < h ≤ 240 | 3.0 | 3.0 | 0.75 | 1.0 | 1.0 |
| 240 < h ≤ 300 | 4.0 | 4.0 | 1.0 | 1.25 | 1.5 |
