1. ve 2. Kalite NPU (UPN) Profil Satışı
NPU (UPN) profil ihtiyaçlarınız için uygun fiyat, hızlı teslimat. Tüm ebatlar için güncel stok ve fiyat bilgisini telefonla öğrenebilirsiniz.

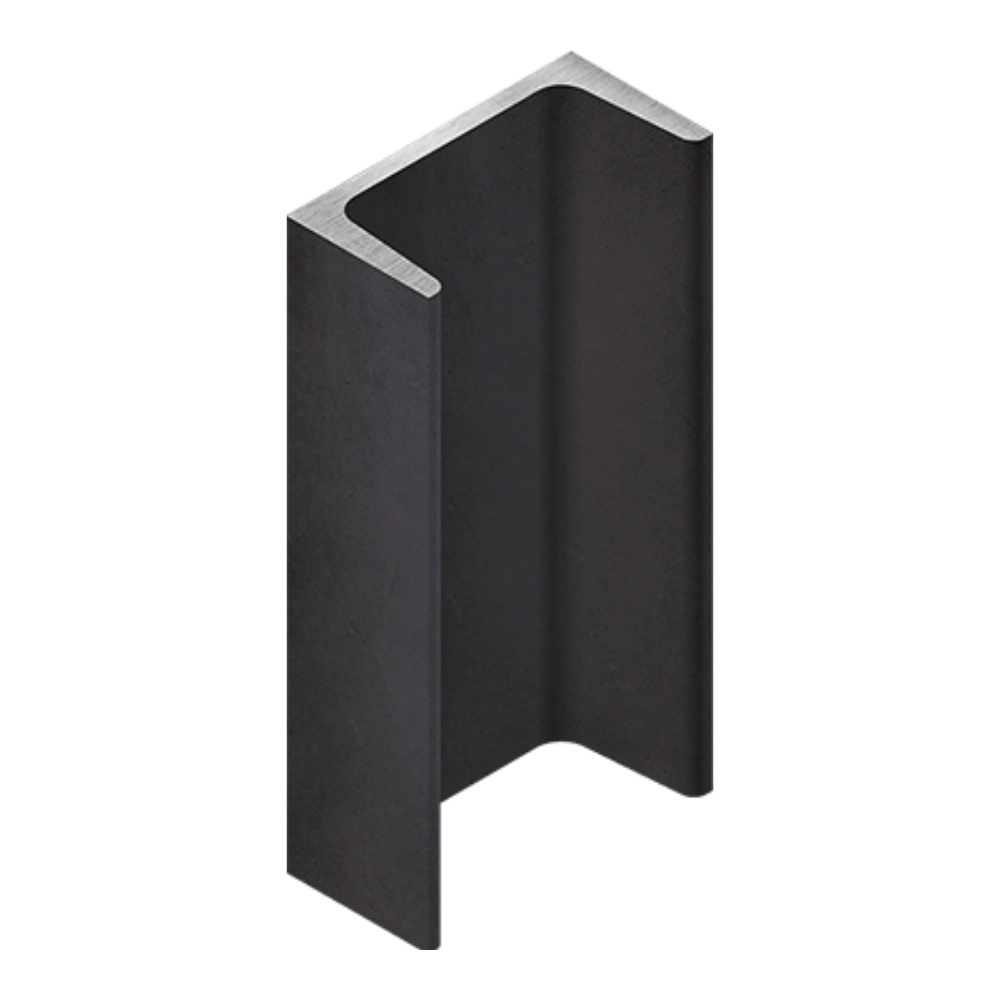

NPU (UPN) Profil Nedir?
NPU (UPN) profiller, Avrupa Standardı U kesitli çelik profiller arasında önemli bir taşıyıcı eleman olarak kabul edilmektedir. UPN (European Standard U-Beam) veya NPU (Normal Parallel U-Beam) olarak adlandırılan bu profiller, paralel yüzeyli bir gövdeye dik olarak bağlanmış iki flanştan oluşan sağlam bir yapıya sahiptir.
Avrupa standartlarına (DIN EN 10279) uygun olarak üretilen UPN (NPU) profiller, genellikle S235JR ve S275JR kalite çelikten imal edilmektedir. Yükseklik ölçüleri 80 mm’den 400 mm’ye kadar değişkenlik gösterirken, standart uzunluk genellikle 6 metre olarak belirlenmiştir. Proje gereksinimlerine bağlı olarak özel ölçülendirme yapılabilmektedir.
NPU (UPN) profiller, yüksek eğilme momenti ve kesme kuvvetlerine karşı gösterdiği direnç sayesinde çelik konstrüksiyon yapılar, endüstriyel tesisler, makine imalatı ve taşıyıcı sistemlerde yaygın olarak kullanılmaktadır. Sağlamlığı ve geniş kullanım alanı ile inşaat sektörünün vazgeçilmez yapı elemanlarından biri olarak öne çıkmaktadır.
NPU (UPN) Profil Özellikleri ve Kullanım Alanları
UPN (NPU) profiller, yüksek taşıma kapasitesi, optimum ağırlık/mukavemet oranı ve montaj kolaylığı ile öne çıkan yapısal çelik elemanlardan biridir. U kesitli tasarımı, eğilme momentlerine karşı üstün direnç sağlarken, paralel flanşlı yapısı yatay ve dikey yüklere karşı dengeli bir dayanım sunar. Bu özellikleri sayesinde mühendislik ve endüstriyel uygulamalarda geniş bir kullanım alanına sahiptir.
Başlıca kullanım alanları:
- Çelik konstrüksiyon yapılar
- Endüstriyel binalar
- Makine imalatı
- Taşıyıcı sistemler
- Vinç rayları
- Kapı ve pencere kasaları
- Asansör ray sistemleri
Özellikle ağır yük taşıma gerektiren projelerde tercih edilen UPN (NPU) profiller, farklı yükseklik seçenekleri ile çeşitli uygulamalar için uygun çözümler sunmaktadır. S235JR ve S275JR kalite standartlarında üretilen bu profiller, yapı güvenliği ve dayanıklılık açısından güvenilir bir seçenek oluşturmaktadır.

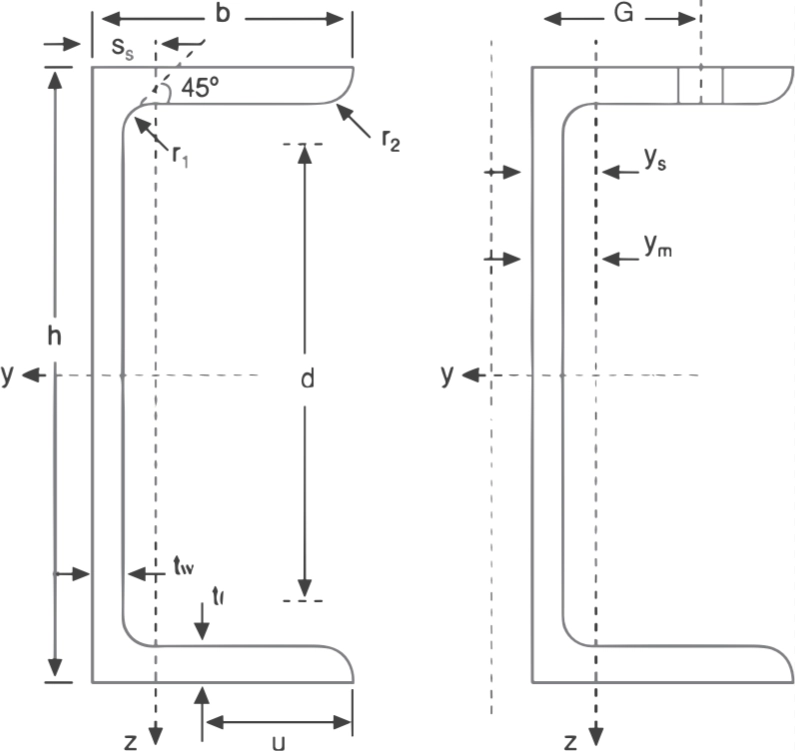

NPU (UPN) Profil Kesit Detayı
UPN/NPU Profil : Mukavemet ve Teknik Değerleri
UPN/NPU profilin mukavemet değerleri, profilin ölçülerine göre değişkenlik gösterir. Temel teknik parametreler:
- h (mm): Profilin toplam yüksekliği
- b (mm): Flanş genişliği
- tw (mm): Gövde kalınlığı
- tf (mm): Flanş kalınlığı
- r1, r2 (mm): İç ve dış köşe yarıçapları
- Ağırlık (kg/m): Metre başına düşen malzeme ağırlığı
Bu değerler, teknik tablomuzda UPN/NPU 40x20'den UPN/NPU 300'e kadar olan profil ölçüleri için detaylı olarak verilmiştir. Projenize uygun profil seçiminde bu değerler belirleyici rol oynar.
NPU (UPN) Profil Ağırlık ve Ölçü Tablosu
| Ürün Adı NPU (UPN) |
Ağırlık (kg/m) | Boyutlar | |||||
|---|---|---|---|---|---|---|---|
| h (mm) | b (mm) | tw (mm) | tf (mm) | r1 (mm) | r2 (mm) | ||
| NPU 40 x 20 | 2,87 | 40 | 20 | 5 | 5,5 | 5 | 2,5 |
| NPU 50 x 25 | 3,86 | 50 | 25 | 5 | 6 | 6 | 3 |
| NPU 60 x 30 | 5,07 | 60 | 30 | 6 | 6 | 6 | 3 |
| NPU 65 x 42 | 7,09 | 65 | 42 | 5,5 | 7,5 | 7,5 | 4 |
| NPU 80 | 8,65 | 80 | 45 | 6 | 8 | 8 | 4 |
| NPU 100 | 10,6 | 100 | 50 | 6 | 8,5 | 8,5 | 4,5 |
| NPU 120 | 13,4 | 120 | 55 | 7 | 9 | 9 | 4,5 |
| NPU 140 | 16,0 | 140 | 60 | 7 | 10 | 10 | 5 |
| NPU 160 | 18,8 | 160 | 65 | 7,5 | 10,5 | 10,5 | 5,5 |
| NPU 180 | 22,0 | 180 | 70 | 8 | 11 | 11 | 5,5 |
| NPU 200 | 25,3 | 200 | 75 | 8,5 | 11,5 | 11,5 | 6 |
| NPU 220 | 29,4 | 220 | 80 | 9 | 12,5 | 12,5 | 6,5 |
| NPU 240 | 33,2 | 240 | 85 | 9,5 | 13 | 13 | 6,5 |
| NPU 260 | 37,9 | 260 | 90 | 10 | 14 | 14 | 7 |
| NPU 280 | 41,8 | 280 | 95 | 10 | 15 | 15 | 7,5 |
| NPU 300 | 46,2 | 300 | 100 | 10 | 16 | 16 | 8 |
UPN/NPU Profil : Tolerans Değerleri ve DIN Standartları
UPN/NPU profil üretiminde DIN EN 10279 standardına göre belirli tolerans değerleri uygulanır. Bu standart, ürünün kalite ve kullanılabilirliğini garanti altına alır. Temel tolerans parametreleri:
- Yükseklik Toleransı (h ±mm): Profil yüksekliğinde izin verilen sapma miktarı
- Genişlik Toleransı (b ±mm): Flanş genişliğinde izin verilen sapma değeri
- Gövde Kalınlığı Toleransı (tw ±mm): Gövde et kalınlığında kabul edilen tolerans
- Flanş Kalınlığı Toleransı (tf ±mm): Flanş kalınlığında izin verilen sapma
- Dik Açıdan Sapma (°): Gövde ve flanş arasındaki açısal sapma limiti
Bu tolerans değerleri, üretilen UPN/NPU profillerin standartlara uygunluğunu ve kalite seviyesini belirler. Projenizin hassasiyet gereksinimlerine göre bu değerler önem kazanır.
UPN/NPU Profil Tolerans Tablosu (DIN EN 10279)
| Nominal Yükseklik h (mm) |
Yükseklik h (±mm) |
Genişlik b (±mm) |
Gövde Kalınlığı tw (±mm) |
Flanş Kalınlığı tf (±mm) |
Dik Açı Sapması (°) |
|---|---|---|---|---|---|
| 40 ≤ h ≤ 65 | 1.0 | 1.5 | 0.5 | 0.75 | 1.0 |
| 80 ≤ h ≤ 180 | 2.0 | 2.0 | 0.75 | 1.0 | 1.0 |
| 180 < h ≤ 240 | 3.0 | 2.5 | 1.0 | 1.25 | 1.5 |
| 240 < h ≤ 300 | 4.0 | 3.0 | 1.25 | 1.5 | 1.5 |
